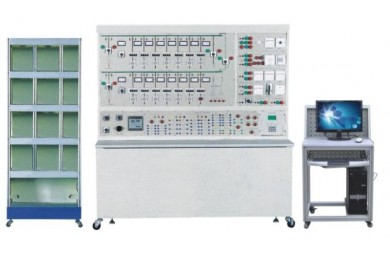

TYLYCX-1型樓宇供配電及照明系統綜合實訓裝置(LON總線)

TYLYCX-1型樓宇供配電及照明系統綜合實訓裝置(LON總線)

關 鍵 字: 樓宇供配電及照明系統綜合實訓裝置(LON總線)
產品編號:SN20180629133438715
產品描述

TYLYCX-1型樓宇供配電及照明系統綜合實訓裝置(LON總線)

一、系統概述
      樓宇供配電及照明系統綜合實訓裝置(LON總線型)配合智能建筑樓宇供配電系統有關課程,進行有關供配電低壓部分的教學實訓,可以讓學生了解樓宇中配電基本結構,熟悉供配電監控系統,掌握供配電子系統在樓宇自動化系統中的應用。
同時能進行有關照明配電和控制部分的教學實訓,可以讓學生了解樓宇中照明配電線路基本結構,熟悉照明監控系統,掌握照明子系統在樓宇自動化系統中的應用。
該裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。





二、系統特點
1.供配電系統和照明系統可實現實時調度運行
2.采用DDC采集控制模塊實現對電力系統中各類數據的采集
3.采用先進LonWorks總線通信協議組網
4.配備上位機監控系統,可實時監控供配電網絡結構,還可監控照明系統,控制照明線路
三、基本配置
1.控制屏
控制屏由兩部分組成:樓宇供配電部分和樓宇照明控制部分
樓宇供配電部分由樓宇供配電線路組成,并設置控制電器:微型斷路器等,現場設置儀表測量單元,進行電壓和電流顯示,采用智能電量采集模塊完成多種電量的采集:電壓、電流功率、電能等,并通過總線完成上位機的各路電量顯示。
樓宇照明控制部分由樓宇照明線路組成,并設置照明控制開關,包括傳統開關、遙控開關和智能調光裝置等。
2.照明演示柜
照明演示柜為樓宇照明控制部分的演示對象,屬于半實物。采用分層結構,能模擬樓層整體照明效果,采用半實物模式,分為五層結構,體現多種照明場景。
3.下位機系統
下位機系統采用DDC控制器,實現現場數據的采集和開關控制,并可完成供配電線路和照明線路的通斷控制,通過LonWorks總線與上位機系統通信。
4.上位機監控系統
配備監控系統軟件,實現對供配電和照明系統的遠程監控,實現斷路器的消防聯動控制,各線路電量參數的監視。
四、實訓項目
供配電系統部分:
1.儀表設備實訓項目
(1)常用供配電設備認知與應用
(2)電量傳感器認知與應用
2.線路安裝、調試和運行實訓
(1)智能建筑的供電運行線路組建與操作
(2)典型樓層配電運行線路組建與操作
(3)供配電系統中運行線路狀態的現場監測、抄表和控制
3.供配電自動化設備認知和運行控制實訓
(1)備自投聯動運行控制和調試
(2)應急電源配電線路運行和聯動控制
(3)配電線路功率因數補償運行控制
4.供配電系統綜合控制運行實訓
(1)供配電監控系統運行調度
(2)與消防自動報警系統的聯動控制
照明系統部分:
1.照明和控制設備認識與應用實訓項目
(1)常用燈具的認知與應用
(2)照度傳感器認知與應用
(3)動靜探測器認知與應用
(4)遙控照明控制器認知與應用
2.普通照明控制線路安裝和調試實訓項目
(1)照明燈具及普通控制設備的安裝和調試控制
(2)應急照明設備的控制
3.智能照明控制線路安裝和調試實訓項目
(1)時間表控制模式下照明線路組建和控制
(2)情景切換控制模式下照明線路組建和控制
(3)遠程強制控制模式下照明線路組建和控制
(4)動態控制模式下照明線路組建和控制
4.綜合調度控制部分
(1)供配電子系統和照明子系統聯合監控
(2)供配電子系統、照明子系統和其他樓宇子系統聯合監控
五、技術參數
1、控制臺1800*700*1800照明柜755*450*1800
2、輸入電源:三相四線~380V±10% 50Hz
3、環境溫度:+4℃~+40℃
4、裝置容量:<5kVA
5、安全保護:具有漏電保護
