TYY-18A透明液壓與PLC實訓裝置
-
關 鍵 字：
透明液壓與PLC實訓裝置
- 產品編號：SN20180703133708842
產品描述

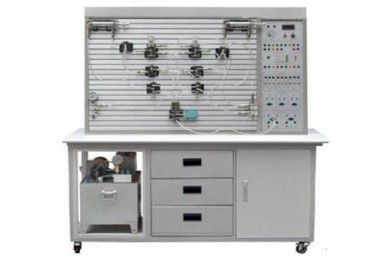

TYY-18A透明液壓與PLC實訓裝置
一、概述
液壓傳動技術已廣泛應用于機械、冶金、農業、建筑、汽車、國防等領域。各高等院校一般均開設 “液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程。本裝置是根據相關課程的教學大綱開發設計而成，集真實的液壓元件、執行模塊、繼電器控制模塊于一體；裝置配有三菱FX1S－20MR PLC，配套SC-09通信編程電纜。為了滿足實驗教學要求，在設計過程中參考了國內多種教材，從中選出典型性的實驗項目。此外，學生也可根據本裝置的結構自行組合不同的液壓回路及控制系統。
二、特點
內容豐富 可開設液壓基礎、液壓基本回路、各種液壓系統及液壓元件性能測試等實驗、有利于培養學生的實際動手能力；
控制模式多樣 有手動控制、繼電器控制、PLC控制等；
變換回路和系統便捷 學生可用防漏快速接頭在組合閥塊上按所需要的回路構建液壓油路，用專用實驗導線連接電氣控制回路；
安全性 設有電流型漏電保護裝置及系統壓力保護。
三、技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 （繼電器輸出方式）
4、液壓實驗泵站電機功率：400W 調速范圍0－1500r/min
外型尺寸： 550mm×350mm×450mm
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1800mm
四、主要特點
1、透明液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
五、實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
六、透明液壓PLC控制實訓裝置配置清單
|
序號
|
分 類
|
元 件 名 稱
|
數 量
|
|
1
|
實訓臺
|
實訓臺
|
1
|
|
2
|
實訓支架
|
實訓柜
|
1
|
|
桌面
|
1
|
|
3
|
泵站
（裝在實訓臺內）
|
拖動直流電機
|
1
|
|
專用直流電源及調速控制電路
|
1
|
|
高精度數字轉速表
|
1
|
|
齒輪油泵
|
1
|
|
油箱
|
1
|
|
4
|
組合透明元件
|
雙作用油缸（帶行程撞塊）
|
2
|
|
彈簧回位油缸
|
1
|
|
增壓油缸
|
1
|
|
輔助油箱
|
1
|
|
單向閥
|
2
|
|
液控單向閥
|
2
|
|
溢流閥（直動式）
|
2
|
|
節流閥（直動式）
|
1
|
|
調速閥
|
2
|
|
順序閥
|
2
|
|
減壓閥
|
1
|
|
二位二通電磁換向閥
|
1
|
|
二位四通電磁換向閥
|
2
|
|
“O”型三位四通電磁換向閥
|
1
|
|
“H”型三位四通電磁換向閥
|
1
|
|
“M”型三位四通電磁換向閥
|
1
|
|
二位四通行程換向閥
|
1
|
|
三位五通手動換向閥
|
1
|
|
壓力繼電器
|
1
|
|
壓力表
|
3
|
|
微動行程開關（常開、常閉）
|
2
|
|
三通
|
10
|
|
5
|
附 件
|
毛巾
|
2條
|
|
油盤
|
1個
|
|
透明液壓皮管 φ8
|
20米
|
|
專用液壓油
|
10斤
|
|
6
|
電器配件
|
電磁閥通用連接線
|
3條
|
|
壓力繼電器插頭線
|
1條
|
|
編程電纜（三菱）
|
1條
|
|
7
|
工具盒
|
螺絲刀（一字、十字）
|
各1把
|
|
剪刀
|
1把
|
|
活動板手
|
1把
|
|
尖嘴鉗
|
1把
|
|
內六角扳手M5
|
1把
|
|
內六角扳手M6
|
1把
|
|
內卡簧鉗
|
1把
|
|
外卡簧鉗
|
1把
|
|
油塞
|
5只
|
|
快速油接頭
|
5只
|
|
各種密封圈
|
1袋
|
|
9
|
資料
|
實訓使用說明書
|
1冊
|
| |
|
