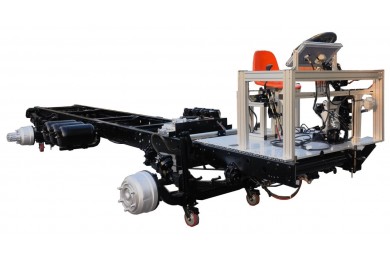

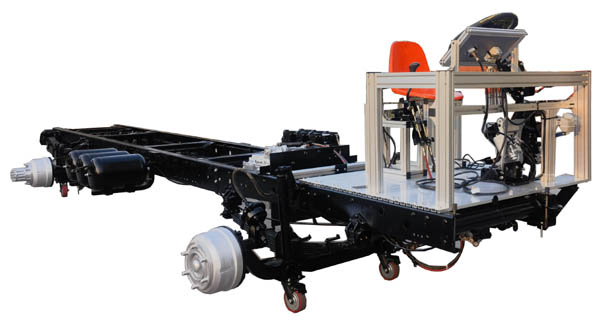

TY-QC82B東風底盤系統綜合實訓設備
一、產品簡介
采用東風天錦底盤系統制作而成。涵蓋有汽車懸架系統、變速器傳動系統、轉向系統、氣壓制動系統、以及行駛系統等。閉合控制開關，掛入檔位，每個系統均能正常動態演示各種工作情況，可提升對載貨汽車底盤系統結構的了解。同時可完成對整車和底盤系統的拆裝、檢測、維修等實訓操作。并能實現汽車二級保養實訓項目。配套各系統原理講授資料，使理論與實踐相結合，快速掌握載貨汽車底盤系統的所有知識點。本設備涉及技術領域多，涵蓋知識面廣。是汽車培訓機構必備教具之一。
二、、結構組成：
一體式整車結構框架，大扭矩減速電機，配套齒輪箱，多方位可調節汽車座椅，大面積17mm汽車底板。天錦汽車變速器、前橋、懸架、方向機、方向盤、離合器、制動踏板、離合器踏板，變速器驅動機構、制動總泵、傳動軸、汽車大梁、驅動橋、差速器、半軸，制動鼓；座椅、減速驅動電機、控制系統等組成。配套設備使用說明書及實訓指導書。
三、功能特點
1、動態演示功能：接通開關，驅動電機開始運轉，踩下離合器踏板，掛入相應檔位，釋放離合器踏板，帶變速器緩慢運行。帶動傳動系統工作運行。整車開始行駛。動力由驅動電機將動力輸出-動力傳遞離合器-變速器-傳動軸-車輪，車輪緩慢轉動，同時可以更換各個檔位，充分展示動態動力傳遞路線。轉動方向盤，動力由方向盤、轉向機-轉向拉桿-車輪-車輪轉動，了解動力走向及工作原理，踩下離合器，掛入空擋。踩下制動踏板，四個車輪制動，車輪停止。整體設備為開放形式。運動機構一目了然。
2、懸掛系拆裝與檢測。懸掛系統的了解及工作原理，拆裝工藝和懸架系統六、技術參數，掌握減震器的安裝方法，拆裝減震彈簧的注意安全事項。充分了解懸架系統在整車中的重要作用。
3、轉向系拆裝與檢測。包含轉向系統的組成：轉向機，拉桿球體，方向盤，方向管柱，方向機等部件，了解轉向機的內部結構和工作原理，轉向機的安裝位置，轉向機的拆裝實訓，助力泵的工作環境及工作原理，拉桿球體的損壞與否的判別與更換，后驅動輪的轉向驅動的工作原理。
4、傳動系拆裝與檢測。包含變速器，傳動軸等部件，變速器為解剖形式，使變速器內部結構及運動情況清晰可見，通過檔位的改變，可直觀了解動力的走向及輸出方式，離合器的使用和工作原理，離合器的拆裝等實訓。
5、制動系拆裝與檢測。制動系統的組成，包含對制動總泵，制動分泵，真空助力器，前剎車片，后剎車鼓等部件的了解，充分掌握底盤制動系統的工作原理，制動盤制動片的更換，制動系統的排空操作等實訓。
6、汽車底盤綜合實訓。整體了解底盤系統的鏈接關系，底盤系統的工作原理，底盤系統的二級保養等操作。
四、、實訓項目
汽車前橋的拆卸與組裝實訓；
東風汽車前懸架系統的拆卸與組裝實訓
東風汽車方向機的拆卸與組裝實訓
東風汽車轉向機構的拆卸與組裝實訓
東風汽車方向盤的的拆卸與組裝實訓
東風汽車前束的調整實訓
東風汽車變速箱的拆卸與組裝實訓
東風汽車離合器的拆卸與更換實訓
東風汽車傳動軸的拆卸與組裝實訓
東風汽車后驅動橋的拆卸與組裝實訓
東風汽車后懸架的拆卸與組裝實訓
東風汽車半軸的拆卸與組裝實訓
東風汽車后輪制動系統的拆卸與組裝實訓
東風汽車前輪制動系統的拆卸與組裝實訓
東風汽車制動系統液壓油的排空實訓
東風汽車輪胎的拆卸與組裝實訓
五、、制作工藝
選用40*40國標鋼材，壁厚2mm。
經氬弧焊接而成，焊點無需打磨即非常平整。
外觀經高溫靜電噴涂，顏色鮮艷，易清潔耐油污，光鮮亮麗。
高清UV噴涂面板，線條清晰，不褪色。
六、、技術參數
外觀尺寸：3000mm × 1650mm × 1300mm(長×寬×高)
工藝：汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置。
型號：東風汽車底盤
工作電壓：220v
電機功率：250W
減速比：60:1
氣源：0.8KPA、
