給排水系統實訓設備

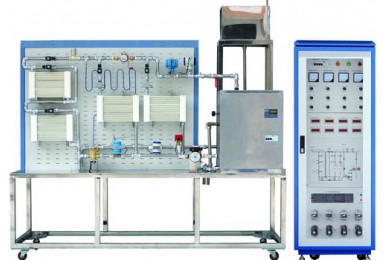

TYRG-1型 熱水供暖循環系統綜合實訓裝置

TYRG-1型 熱水供暖循環系統綜合實訓裝置

關 鍵 字:
產品編號:SN20220923113115925
產品描述

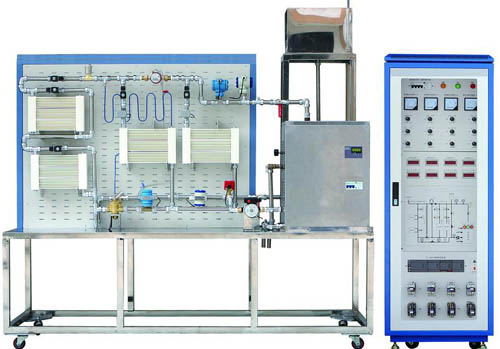

TYRG-1型熱水供暖循環系統綜合實訓裝置

熱水供暖循環系統綜合實訓裝置以可編程控制器PLC為控制核心,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成,并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學??照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。





一、技術參數:
1.輸入電源:三相四線~380V±10% 50Hz
2.工作環境:溫度 -10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<10kVA
4.不銹鋼架尺寸:2200mm×700mm×2090mm
5.控制柜尺寸:600mm×600mm×1773mm
6.設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準。
二、系統組成
實訓裝置由電氣控制柜、實訓對象、循環水系統、電加熱鍋爐、監控儀表等組成:
1.電氣控制柜
采用鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板,上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度、壓力、流量等指示儀表。第二層為執行器件,主要由交流接觸器、過熱保護器組成,分為主回路以三相四線380V電壓為主,控制回路以交流220V電壓為主。下面層為PLC控制器及系統流程圖,PLC控制器采用1只西門子CPU SR40主機、2只EM AE04模擬量擴展模塊、對應執行部件工作狀態指示燈等組成。
2.實訓對象
實訓對象采用不銹鋼方鋼焊接而成,桌面采用鏡面不銹鋼板折邊連體設計,上半部件安裝部分采用鈑金結構設計,表面采用等距一字形網孔設計,方便管路及散熱器的安裝固定,同時右側高處設立開式補水箱,并裝有透明管液位指示,以方便觀察水箱位水位狀態。
3.循環水系統
系統包括1臺小型離心式熱水泵、4套散熱器、1套自力式壓差控制閥、5個電磁閥、2個電動球閥、2個手動球閥、三通過濾器、不銹鋼鋁塑復合管及自動排氣閥等組成
4.電加熱鍋爐
采用不銹鋼外殼,內設三組陶瓷電加熱棒、帶有過壓保護閥、指針式壓力表、排水閥等
5.監控儀表
壓力變送器、渦輪流量變送器、溫度傳感器、無磁式熱量表等組成。
三、實訓項目
1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2.熱水供暖系統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控制器編程及調試

友情提示:

更多關于TYRG-1型 熱水供暖循環系統綜合實訓裝置相關信息以及相關產品,
請致電上海騰育公司銷售熱線:021-62278396 我們竭誠為您服務!
