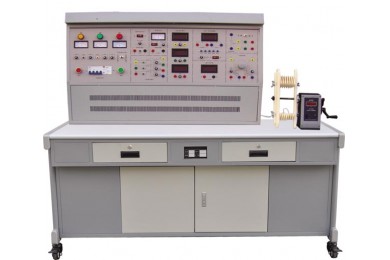

TYDJ-44型 電機·變壓器維修及檢測實訓裝置

一、概述
本裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測（包括部分型式試驗）的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

二、技術參數
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃  相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、裝置的配備
1、電源控制屏
   控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
   實訓桌為鐵質材料。為了便于繞線和實訓室的管理，手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測相間電網電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
（6）提供直流數字電壓表一只：測量范圍0～300V，分2V、20V、300V四檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外測電壓。
4、儀表功能板
（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（5）單相電容運轉電動機電容：4uF/450V CBB電容。
（6）雙刀雙擲開關一只。
（7）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
6、制作設備、電機等配備
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（7）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
7、實訓導線及配件
   采用高可靠護套結構手搶插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測試
6．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路測試
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞制
4．單相變壓器的組裝
5．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞制
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試
6．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路
（四）他勵直流電動機的修理及測試
1．直流他勵電動機拆除前數據記錄及重繞數據的
計算、確定
2．直流他勵電動機繞組拆除
3．直流他勵電動機線圈繞線
4．直流他勵電動機嵌線、組裝
5．直流他勵電動機絕緣電阻的測量
6．直流他勵電動機電刷中心線位置的確定
7．直流他勵電動機冷態下直流電阻的測量
8．直流他勵電動機空載試驗
