傳感器綜合實驗臺

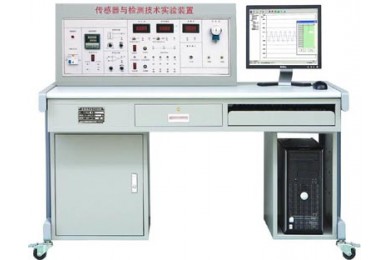

TY-813C 傳感器與檢測技術實驗裝置
-
關 鍵 字：
- 產品編號：SN20221206100249885
產品描述

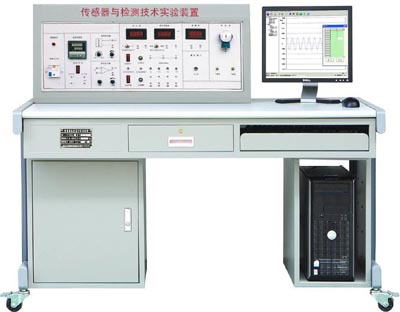

TY-813C傳感器與檢測技術實驗裝置
一、概述：
傳感器與檢測技術實驗裝置完全采用實用的傳感器元部件，模塊化設計。緊密結合現代傳感器和檢測技術的發展，使學員對傳感器和檢測技術的現狀和未來有較為全面的了解和認識。不僅適合職業教育的檢測技術、儀器儀表以及自動控制等專業的實訓，而且也適用工業電氣、機電一體化機電設備安裝、電動電氣等方面的技術人員培訓。 產品可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的傳感器實驗臺。
二、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
三、動能組成：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
四、數據采集卡及處理軟件 數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。處理軟件進行實驗項目選擇與編輯、數據采集、特性曲線的分析、文件存取、打印等。
五、主要技術參數：
1、輸入電源：單相三線AC220V±10%50Hz
2、工作環境：溫度-10℃～+40℃
3、相對濕度＜85%(25℃)海拔＜4000m
4、裝置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，+2V~+24V可調，具有短路保護功能。
7、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，輸出電流0.5A。
8、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，輸出電流：0.5A（有效值0.4KHz）
9、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
10、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
11、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999rpm。
12、溫度表：0-150℃度，精度1%。
13、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
14、機械式壓力表：0-40Kpa，精度2%。 。
六、實驗項目：
| |
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
| |
實驗二 |
電阻式傳感器的半橋性能實驗 |
| |
實驗三 |
電阻式傳感器的全橋性能實驗 |
| |
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| |
實驗五 |
電阻式傳感器的振動實驗* |
| |
實驗六 |
電阻式傳感器的電子秤實驗* |
| |
實驗七 |
變面積式電容傳感器特性實驗 |
| |
實驗八 |
差動式電容傳感器特性實驗 |
| |
實驗九 |
電容傳感器的振動實驗* |
| |
實驗十 |
電容傳感器的電子秤實驗* |
| |
實驗十一 |
差動變壓器的特性實驗 |
| |
實驗十二 |
自感式差動變壓器的特性實驗 |
| |
實驗十三 |
差動變壓器的性能實驗 |
| |
實驗十四 |
激勵頻率對差動變壓器特性的影響 |
| |
實驗十五 |
差動變壓器的振動實驗* |
| |
實驗十六 |
差動變壓器的電子秤實驗* |
| |
實驗十七 |
光電式傳感器的轉速測量實驗 |
| |
實驗十八 |
光電式傳感器的旋轉方向測量實驗 |
| |
實驗十九 |
接近式霍爾傳感器實驗 |
| |
實驗二十 |
霍爾傳感器的轉速測量實驗 |
| |
實驗二十一 |
霍爾傳感器的振動測量實驗 |
| |
實驗二十二 |
渦流傳感器的位移特性實驗 |
| |
實驗二十三 |
被測體材質對渦流傳感器特性的影響實驗 |
| |
實驗二十四 |
渦流式傳感器的振動實驗 |
| |
實驗二十五 |
渦流式傳感器的轉速測量實驗 |
| |
實驗二十六 |
溫度傳感器及溫度控制實驗（AD590） |
| |
實驗二十七 |
K型熱電偶的溫度控制實驗 |
| |
實驗二十八 |
熱電偶冷端溫度補償實驗* |
| |
實驗二十九 |
E型熱電偶的溫度控制實驗 |
| |
實驗三十 |
Pt100鉑電阻的溫度控制實驗 |
| |
實驗三十一 |
Cu50銅電阻的溫度控制實驗 |
| |
實驗三十二 |
磁電式傳感器的特性實驗 |
| |
實驗三十三 |
磁電式傳感器的轉速測量實驗 |
| |
實驗三十四 |
磁電式傳感器的應用實驗* |
| |
實驗三十五 |
壓電加速度式傳感器的特性實驗 |
| |
實驗三十六 |
光纖傳感器的位移特性實驗 |
| |
實驗三十七 |
光纖傳感器的振動實驗 |
| |
實驗三十八 |
光纖傳感器的轉速測量實驗 |
| |
實驗三十九 |
壓阻式壓力傳感器的特性實驗 |
| |
實驗四十 |
壓阻式壓力傳感器的差壓測量實驗* |
| |
實驗四十一 |
超聲波傳感器的位移特性實驗 |
| |
實驗四十二 |
超聲波傳感器的應用實驗* |
| |
實驗四十三 |
氣敏傳感器的原理實驗 |
| |
實驗四十四 |
濕度式傳感器原理實驗 |
| |
實驗四十五 |
熱釋電紅外傳感器實驗 |
| |
實驗四十六 |
氣體流量的測定* |
七、傳感器的配置與技術參數：（23種傳感器）
| 序號 |
實驗模塊 |
傳感器名稱 |
量程 |
精度 |
| 1 |
電阻與霍爾式傳感器模塊 |
電阻式傳感器 |
±2mm |
±1.5% |
| 2 |
霍爾式傳感器 |
≥2mm |
0.2% |
| 3 |
電容式傳感器模塊 |
電容式傳感器 |
±5mm |
±3% |
| 4 |
電感式傳感器模塊 |
電感式傳感器 |
±5mm |
±2% |
| 5 |
光電式傳感器模塊 |
光電式傳感器 |
0-2400轉/分 |
≤1.5% |
| 6 |
渦流式傳感器模塊 |
渦流式傳感器 |
≥1mm |
±3% |
| 7 |
溫度式傳感器模塊 |
溫度式傳感器 |
0-100℃ |
±2% |
| 8 |
|
磁電式傳感器 |
|
0.5V/m |
| 9 |
壓電式加速度傳感器模塊 |
壓電式加速度傳器 |
1-30Hz |
±2%/s |
| 10 |
光纖式傳感器模塊 |
光纖式傳感器 |
≥1.5mm |
±1.5% |
| 11 |
壓阻式壓力傳感器模塊 |
壓力傳感器 |
0-50kpa |
±2% |
| 12 |
超聲波傳感器模塊 |
超聲波傳感器 |
20-60cm |
1cm |
| 13 |
|
氣敏傳感器 |
50-200ppm |
|
| 14 |
濕敏傳感器模塊 |
濕敏傳感器 |
10-95%RH |
±5% |
| 15 |
熱電偶、熱電阻傳感器 模塊 |
E型熱電偶 |
0-100℃ |
±3% |
| 16 |
Rt100鉑電阻 |
0-100℃ |
±2% |
| 17 |
K型熱電偶 |
0-100℃ |
±3% |
| 18 |
銅電阻Cu50 |
0-100℃ |
±3% |
| 19 |
|
渦流測速傳感器 |
0-2400轉/分 |
≤1.5% |
| 20 |
|
磁電測速傳感器 |
0-2400轉/分 |
≤1.5% |
| 21 |
|
霍爾式測速傳感器 |
0-2400轉/分 |
±1.5% |
| 22 |
|
轉速傳感器 |
0-2400轉/分 |
≤1.5% |
| 23 |
熱釋電紅外傳感器模塊 |
熱釋電紅外傳感器 |
|
3200V/W |
