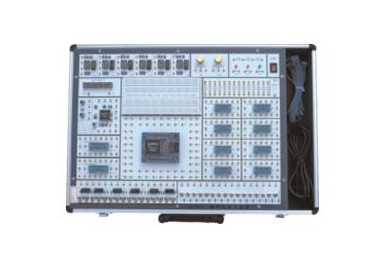

TY-SD2型數字電路實驗箱
-
關 鍵 字：
數字電路實驗箱
- 產品編號：SN20180714150805928
產品描述
TY-SD2型數字電路實驗箱
TY-SD2數字電路實驗箱，可以完成高等院校“數字電路課程”的全部實驗，適用于高等院校及各類職業技術學校的電子技術類教學。
一、系統組成
1、電源：交流輸入：220V±10% 、50Hz
直流輸出：±12V/0.3A 、 5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、固定頻率脈沖源7路，輸出均為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz；
4、時序脈沖發生電路及啟?？刂齐娐??？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz
6、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。
8、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只，阻值分別22K，100K。
10、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。
（2）臺灣產面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區，標準配置為Lattice 1032實驗板，也可根據學校要求選配，如Lattice 4256，Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等實驗板。
二、實驗項目
（一）、數字電路推薦實驗項目：
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．數據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．數-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．數字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路;
24. D/A轉換電路
（二）、EDA器件開發設計實驗
1．單元電路設計實驗：
（1）常用門電路設計
（2）編碼器/譯碼器設計
（3）觸發器及時序電路設計
（4）同步/異步計數器設計
（5）鍵盤掃描實驗
（6）加法器實驗
2．綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計
3．研究創新實驗：
（1）數字頻率計
（2）數字電子鐘設計
（3）十字路口交通燈自動控制器的設計
（4）出租車計費器的設計
（5）數字濾波器設計
（6）DAC、ADC模型設計
（7）數字模擬綜合系統設計
